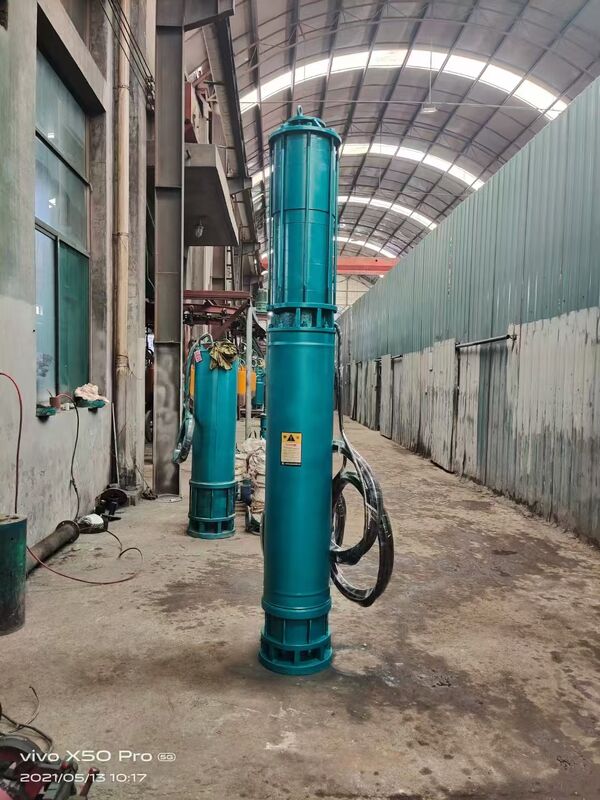

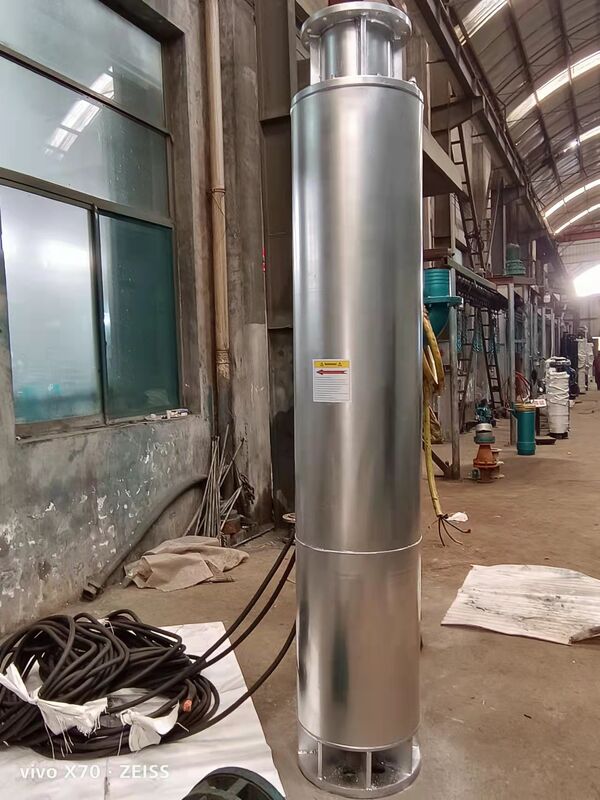

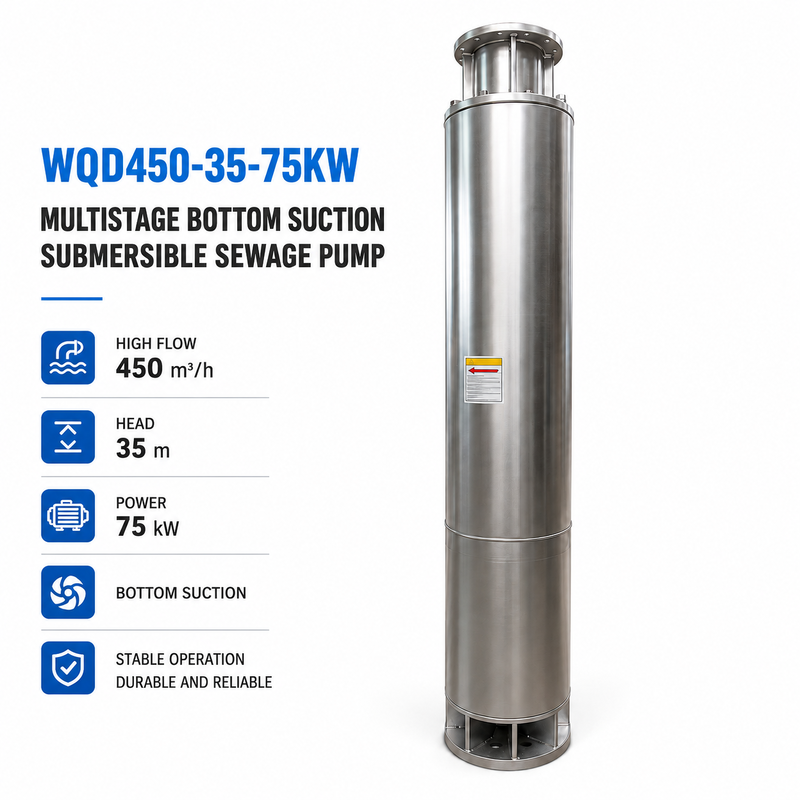

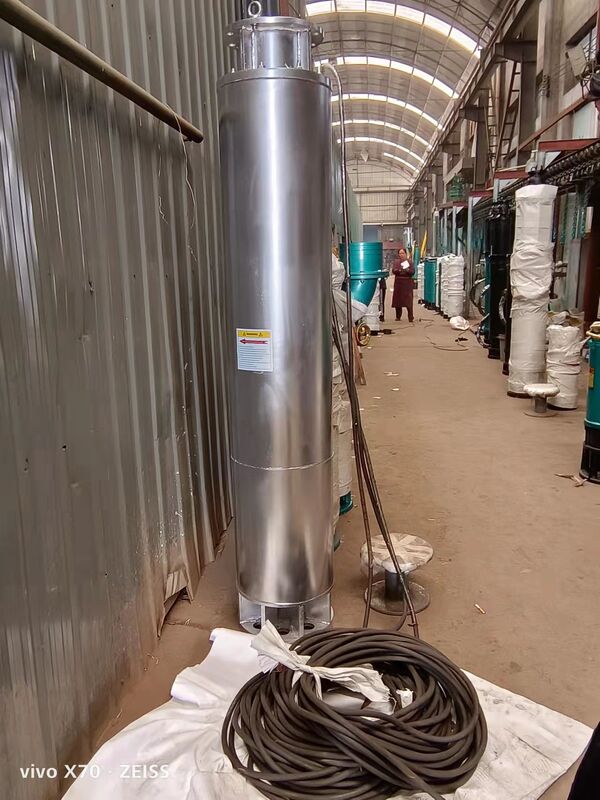

WQD450-35-75KW Многоступенчатый погружной канализационный насос с нижним всасыванием
WQD450-35-75KW Многоступенчатый погружной канализационный насос с нижним всасыванием - это погружной канализационный насос высокой производительности, предназначенный для городского дренажа сточных вод, перекачки промышленных сточных вод, дренажа в горнодобывающей промышленности, осушения строительных площадок, дренажа подземных сооружений и систем крупномасштабного водоотведения.
При номинальной производительности около 450 м³/ч, номинальном напоре около 35 метров и погружным двигателем мощностью 75 кВт этот насос разработан для применений, требующих перекачки больших объемов сточных вод и стабильной работы дренажной системы.
Серия WQD имеет Конструкция с нижним всасыванием, при этом входное отверстие расположено в нижней части насоса. Такая конфигурация подходит для приямков, резервуаров для сточных вод, строительных котлованов и других применений, где необходимо максимально снизить уровень жидкости.
Основные характеристики
| Модель |
WQD450-35-75KW |
| Тип насоса |
Погружной канализационный насос |
| Конструкция |
Многоступенчатый погружной насос с нижним всасыванием |
| Номинальная производительность |
450 м³/ч |
| Номинальный напор |
35 м |
| Мощность двигателя |
75 кВт |
| Тип всасывания |
Нижнее всасывание |
| Установка |
Погружная установка |
| Конструкция насоса |
Многоступенчатая центробежная конструкция |
| Тип двигателя |
Погружной двигатель |
| Источник питания |
Трехфазный переменный ток |
| Напряжение и частота |
Настраивается в соответствии с требованиями проекта |
| Перекачиваемая среда |
Сточные воды, канализация и совместимые жидкости |
| Управление |
Прямой пуск, плавный пуск или управление с помощью частотного преобразователя в соответствии с требованиями проекта |
Фактическая производительность насоса должна быть подтверждена с учетом характеристик сточных вод, содержания твердых частиц, длины трубопровода, диаметра трубы, давления на выходе и полных условий эксплуатации.
Ключевые особенности
Высокая производительность 450 м³/ч
WQD450-35-75KW разработан для задач высокообъемного дренажа, с номинальной производительностью около 450 м³/ч.
Типичные области применения включают:
- Дренаж городских сточных вод
- Перекачка промышленных сточных вод
- Дренаж в горнодобывающей промышленности
- Осушение строительных площадок
- Дренаж подземных сооружений
- Дренаж резервуаров для сточных вод
- Дренаж приямков
- Крупномасштабные проекты водоотведения
Напор 35 м
Номинальный напор WQD450-35-75KW составляет приблизительно 35 метров, что делает его подходящим для применений, требующих высокого расхода и среднего напора.
Требуемый напор насоса не должен определяться только вертикальной высотой подъема. Общий напор системы обычно включает:
Общий напор = Вертикальный подъем + Потери на трение в трубопроводе + Местные потери + Требуемое давление на выходе
Конструкция с нижним всасыванием
Конструкция с нижним всасыванием позволяет насосу забирать сточные воды из нижней части приямка или резервуара.
Эта конфигурация особенно полезна для:
- Приямки
- Резервуары для сточных вод
- Строительные котлованы
- Подземные проекты
- Временное осушение
- Применения с низким уровнем остаточной жидкости
Многоступенчатая центробежная конструкция
WQD450-35-75KW использует многоступенчатую центробежную насосную конструкцию. Несколько рабочих колес последовательно увеличивают давление перекачиваемой жидкости.
Многоступенчатая конструкция подходит для применений, требующих комбинации:
Высокий расход + Средний напор
Мощный погружной двигатель 75 кВт
Насос оснащен погружным двигателем мощностью 75 кВт, подходящим для крупных дренажных систем и непрерывной работы.
Конфигурации двигателя могут быть выбраны в соответствии с электрической системой заказчика и требованиями проекта, включая:
- Напряжение
- Частота
- Фаза
- Класс изоляции
- Класс защиты
- Длина кабеля
- Метод пуска
- Работа с ЧРП
Применения
Дренаж городских сточных вод
Насос может использоваться в городских резервуарах для сточных вод, приямках, канализационных насосных станциях и других системах дренажа сточных вод.
Промышленные сточные воды
WQD450-35-75KW может использоваться для перекачки промышленных сточных вод и технологических дренажных жидкостей, совместимых с материалами насоса.
Типичные области применения включают:
- Дренаж заводов
- Перекачка промышленных сточных вод
- Очистные сооружения
- Сброс производственных сточных вод
- Промышленные сборные резервуары
Дренаж в горнодобывающей промышленности
Насос может использоваться для высокообъемного дренажа в шахтах, карьерах и зонах сбора шахтных вод.
Осушение строительных площадок
Конструкция с нижним всасыванием подходит для строительных котлованов, подземных проектов, туннелей и других временных применений для осушения.
Дренаж подземных сооружений
Насос может использоваться в подземных парковках, подземных сооружениях, туннелях и других низкорасположенных дренажных системах.
Как выбрать погружной канализационный насос
Перед выбором WQD450-35-75KW заказчики должны предоставить следующую информацию об условиях эксплуатации.
Требуемая производительность
Например: 450 м³/ч
Производительность определяет объем сточных вод, который насос должен перекачивать в час.
Требуемый напор
Например: 35 м
Требуемый напор должен рассчитываться исходя из фактического вертикального подъема, потерь в трубопроводе и давления на выходе.
Характеристики сточных вод
Пожалуйста, предоставьте информацию о:
- Температура жидкости
- Концентрация твердых частиц
- Максимальный размер частиц
- Содержание песка
- Коррозионная активность
- Значение pH
- Плотность жидкости
Размеры приямка или резервуара
Пожалуйста, предоставьте:
- Размеры приямка
- Глубина резервуара
- Минимальный уровень жидкости
- Максимальный уровень жидкости
- Доступное пространство для установки насоса
Условия трубопровода
Рекомендуется следующая информация:
- Диаметр напорного трубопровода
- Общая длина трубопровода
- Высота вертикального подъема
- Количество отводов
- Количество клапанов
- Требуемое давление на выходе
Соображения по установке
Перед установкой погружного канализационного насоса WQD450-35-75KW убедитесь в габаритах насоса, наличии места для установки и условиях на входе.
При установке:
- Убедитесь, что насос работает в указанных погружных условиях
- Избегайте длительной работы всухую
- Убедитесь, что напорный трубопровод выдерживает рабочее давление
- Выберите соответствующий кабель для двигателя мощностью 75 кВт
- Установите соответствующую защиту от перегрузки
- Обеспечьте защиту от потери фазы и короткого замыкания
- Проверьте направление вращения двигателя перед первоначальным запуском
- Убедитесь, что твердые частицы не превышают допустимый диапазон
Для крупного погружного канализационного насоса мощностью 75 кВт электромонтажные и пусконаладочные работы должны выполняться квалифицированным персоналом.
Часто задаваемые вопросы
Какова производительность насоса WQD450-35-75KW?
Номинальная производительность составляет около 450 м³/ч. Фактическая производительность зависит от рабочей точки полной системы.
Каков напор канализационного насоса WQD450-35-75KW?
Номинальный напор составляет около 35 метров. Фактический рабочий напор должен рассчитываться исходя из вертикального подъема, потерь в трубопроводе и давления на выходе.
Какую мощность двигателя использует этот насос?
WQD450-35-75KW оснащен погружным двигателем мощностью 75 кВт.
Что такое погружной канализационный насос с нижним всасыванием?
Погружной канализационный насос с нижним всасыванием забирает перекачиваемую среду через входное отверстие, расположенное в нижней части насоса. Эта конструкция подходит для приямков, резервуаров для сточных вод, строительных котлованов и применений, где требуется низкий уровень остаточной жидкости.
Может ли этот насос перекачивать сточные воды, содержащие твердые частицы?
Он может быть сконфигурирован для конкретных условий сточных вод, но максимальный размер твердых частиц, концентрация и характеристики среды должны быть предоставлены до окончательного выбора. Для сточных вод с высокой концентрацией абразивного песка, гравия или шлама следует рассмотреть специализированный износостойкий насос.
Можно ли настроить напряжение и частоту?
Да. Двигатель может быть сконфигурирован в соответствии с местным источником питания заказчика. При запросе коммерческого предложения, пожалуйста, укажите: Напряжение + Частота + Фаза
Например: 380В / 50Гц / 3 фазы
Как я могу убедиться, что WQD450-35-75KW подходит для моего проекта?
Пожалуйста, предоставьте: Требуемая производительность + Требуемый напор + Среда + Размер твердых частиц + Длина трубопровода + Вертикальный подъем + Напряжение/Частота
Наша техническая команда сможет оценить подходящую конфигурацию насоса.
