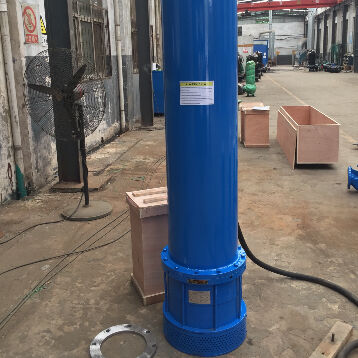

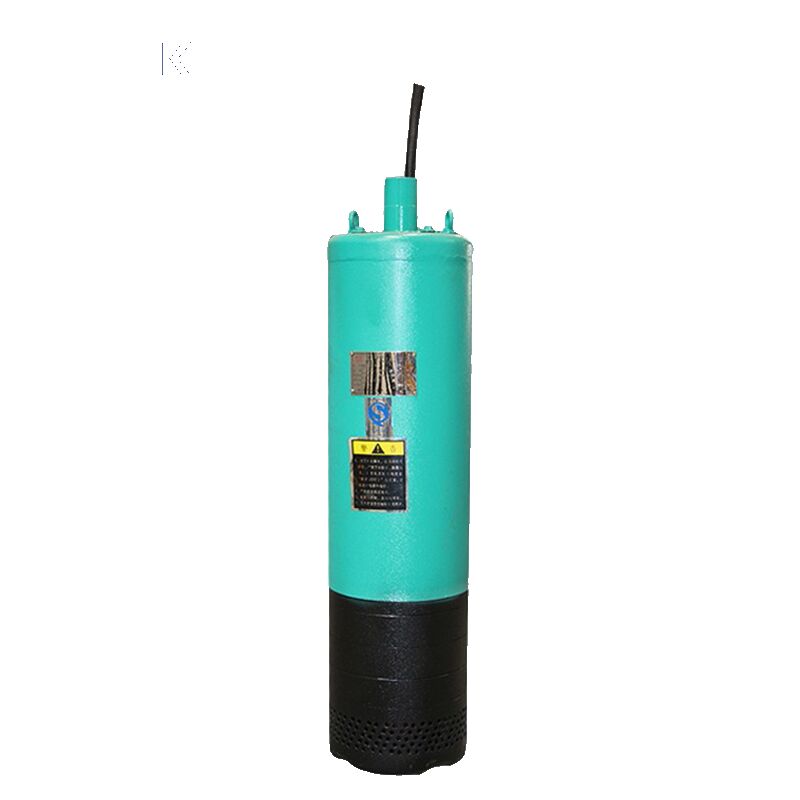

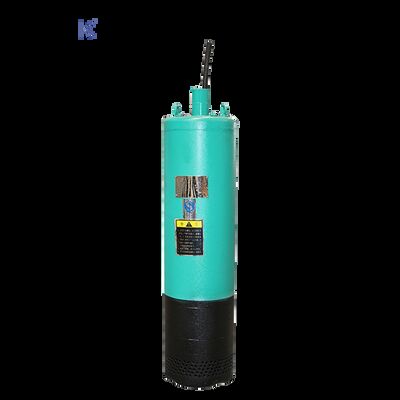

Электрический погружной насос с нижним всасыванием, разработанный для дренажа при высоком напоре и откачки воды на низком уровне

Характер продукции

Высокоуровневый многоступенчатый нижний всасывающий водонагревательный насос для глубокой дренажи

В проектах по глубоким раскопкам настоящая проблема не в том, чтобы "перемещать воду", а в том, чтобыподъем больших объемов из закрытых ям в нестабильных условиях без перерываОбычный насос для сточных вод отказывается, когда уровень всасывания падает, потребность в голове увеличивается или концентрация мусора повышается.

ВВысокоуровневый многоступенчатый нижний всасывающий подводный канализационный насоспредназначен специально для глубоких скважинных дренажных сценариев, где высота подъема, непрерывная работа и надежность противозатопления имеют решающее значение.

1Почему для глубокого дренажа требуется другая архитектура насоса

Большинство стандартных подводных насосов для сточных вод:

• Одноступенчатый

• Боковое всасывание

• Проектированы для низкой и средней головки

В глубоких шахтах, ямах, горных ямах или подземных помещениях, вы обычно сталкиваетесь:

• Вертикальный подъем 40 м ≈ 150 м

• Ограниченное пространство для установки

• Отходы, содержащие сильные осадки

• Требование низкого уровня остаточной воды

• Непрерывная работа 24 часа в сутки

Вот гдемногоступенчатое + нижнее всасываниеКонфигурация становится структурно превосходной.

2Основная инженерная структура

Многоступенчатая конструкция высокой головы

Гидравлическая структура с несколькими двигателями позволяет:

• Стабильная высокая мощность

• Сниженная радиальная нагрузка на стадию

• Более высокая эффективность в условиях глубокого подъема

• Снижение риска перегрузки двигателя

По сравнению с одноступенчатыми насосами, кривая головки более стабильна, а потребление энергии на кубический метр ниже в высоких точках подъема.

Структура нижнего всасывания

Конфигурация нижнего входа обеспечивает:

• Максимальный отвод до минимального уровня остаточной воды

• Улучшенная эффективность охлаждения при низких условиях воды

• Улучшенная эффективность всасывания в замкнутых ямах

Такая конструкция обеспечивает возможность слива воды вблизи пола ямы, что уменьшает ручную очистку.

Мощность обработки сточных вод для тяжелых целей

Гидравлический канал оптимизирован для:

• Обработка твердых частиц

• Вода с песком

• Строительные ила

• Волокнистые отходы (необязательный механизм резки)

Варианты импеллера:

• Закрытый многоступенчатый винтер

• Полуоткрытая конструкция противоблока

• Извержение из износостойкого сплава для абразивных жидкостей

3Типичные сценарии применения

Этот насос не предназначен для нормального дренажа. Он предназначен для условий с высоким спросом, таких как:

• Глубокая дренажная работа

• Обезвоживание вертикальных шахт

• Строительство подземных парковок

• Проекты раскопок тоннелей и метрополитена

• Промышленные водосборные системы

• Муниципальное аварийное наводнение

Если ваш проект требует стабильного высокого подъема и дренажа на нижнем уровне, эта конфигурация значительно более надежна, чем горизонтальные центрифугальные или поверхностно установленные системы.

4. Диапазон производительности (настраиваемый)

Типичные параметры работы:

• Скорость потока: 10 500 м3/ч

• Голова: 40-150 метров

• Мощность: 7,5-160 кВт

• Напряжение: 380V / 415V / 440V / 660V

• Частота: 50Hz / 60Hz

• Класс изоляции: F / H

• Защита: IP68

Варианты материала:

• Из чугуна

• Дюктильное железо

• Нержавеющая сталь (304 / 316)

• Сплав с высоким содержанием хрома для абразивных условий







5Инженерные преимущества над традиционными системами

По сравнению с поверхностными насосами

• Не требуется приготовления

• Нет риска кавитации от длинных всасывающих трубопроводов

• Компактный отпечаток установки

• Более низкая сложность трубопровода

По сравнению со стандартными водонапорными водоотведениями

• Более высокая вместимость

• Лучший дренаж нижнего уровня

• Более сильное сопротивление перегрузке

• Улучшение эффективности на глубоких подъемных точках

6Проектирование операционной надежности

Для обеспечения длительного срока службы в суровых условиях:

• Двойная механическая уплотнитель (SiC·SiC необязательно)

• Определение утечки масляной камеры

• Защита от перегрева

• Подшипники для тяжелой работы

• Конструкция усиленного вала

• Факультативный мягкий старт / совместимость VFD

Продолжительная работа (S1) является стандартной конфигурацией.

7Поддержка по специальности

Каждая глубокая яма имеет свои условия.

• Выбор гидравлики на основе проекта

• Расчет потерь

• Настройка длины кабеля

• Взрывостойкие варианты (при необходимости)

• Интеграция панели управления

• Поддержка производства OEM/ODM

Присылайте нам требуемый поток, вертикальный подъем, средний тип и глубину установки, мы предоставим оптимизированную модель насоса вместо общей рекомендации.
