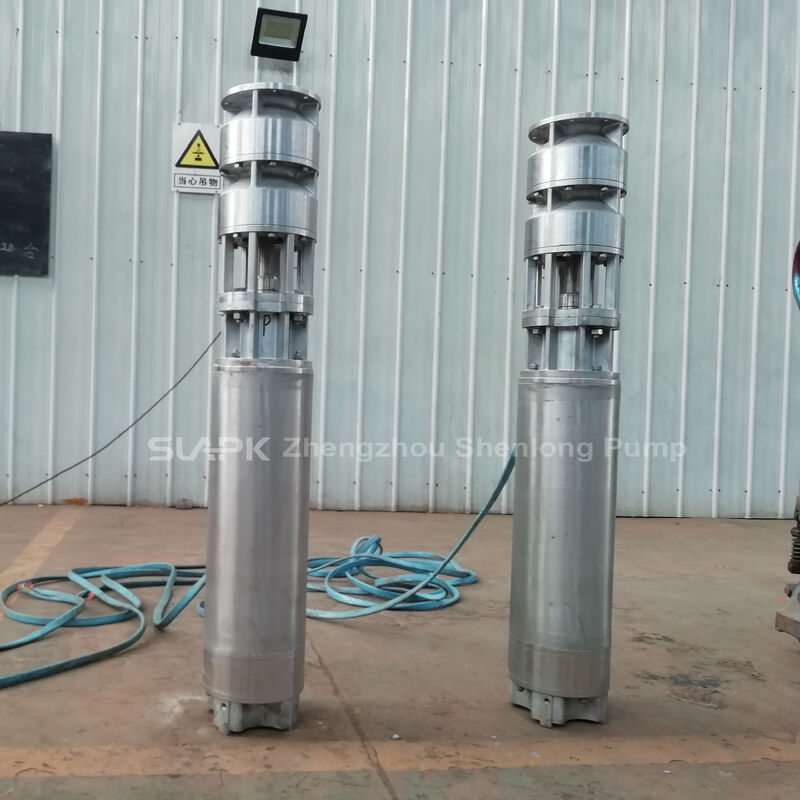

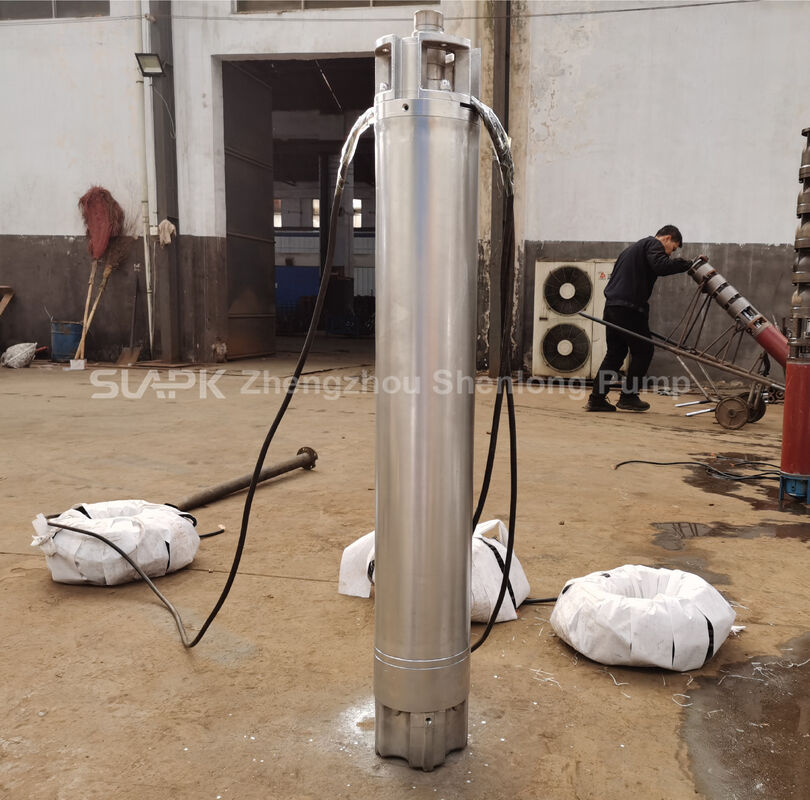

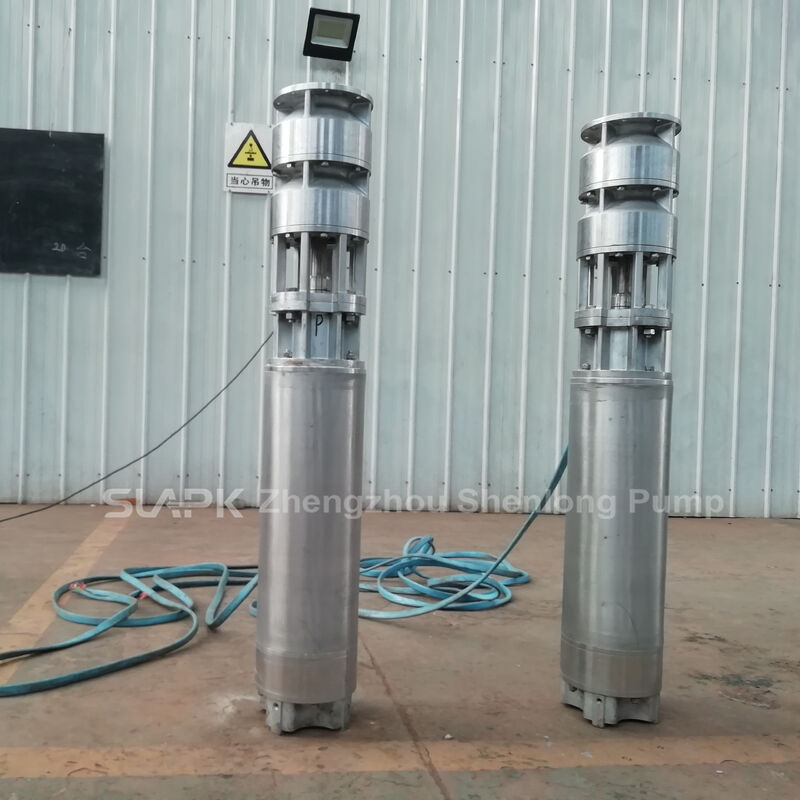

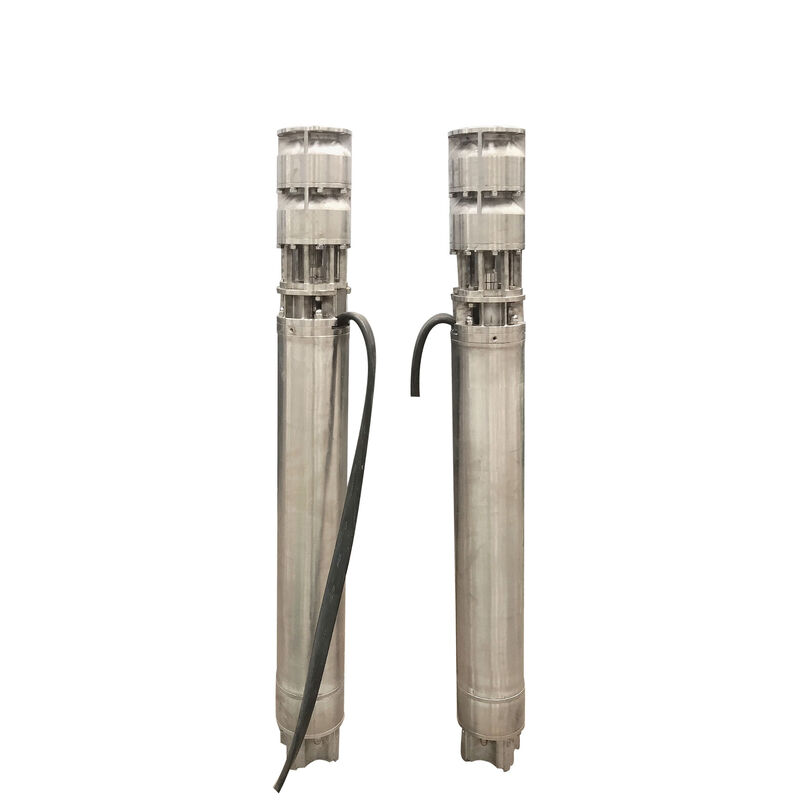

QJH серии 304 из нержавеющей стали глубокие скважины погружаемый насос с 150 м головой и 70 ‰ 230 м3/ч поток

Серия QJH представляет собой линейку вертикальных многоступенчатых глубоких скважинных погрузочных насосов для проектов водоснабжения и водоотведения с высоким потоком, высокой головкой.Каждая модель имеет номинальную головку 150 мВсе модели используют трехфазный источник питания 380В 50Гц.

Насосные комплекты используют 304 нержавеющую сталь и предназначены для чистой воды и слабо коррозионной воды, совместимой с этим материалом.Насос и подводный двигатель работают под водой без поверхностного заправкиОбычные задачи включают глубокую добычу скважин, промышленное снабжение, сельскохозяйственное орошение, дренаж шахт,заполнение резервуара и транспортировка воды на большие расстояния.

Номинальные потоки от 70 до 230 м3/ч поддерживают различные объемы извлечения, потребности объекта и мощности трубопровода.Общая номинальная головка 150 м упрощает сравнение моделей в проектах с аналогичными требованиями к давлению.

Нержавеющая сталь класса 304 обеспечивает хорошую общую коррозионную стойкость и механическую прочность в совместимой воде.растворенные вещества и другие коррозионные компоненты.

Многоступенчатые винты постепенно увеличивают давление жидкости, поддерживая глубокое подъемное устройство, перемещение на большие расстояния и системы, требующие значительного давления на выходе.Окончательная рабочая точка должна быть проверена как по кривой насоса, так и по кривой системы.

Все шесть моделей используют трехфазный 380 В 50 Гц.Способ запуска и параметры защиты должны соответствовать номиналу двигателя 45-160 кВт и мощности электрической сети объекта..

Насос и двигатель работают ниже уровня воды, исключая поверхностное замыкание и упрощая планировку поверхности.

• Извлечение подземных вод из глубоких скважин и перемещение сырой воды
• Муниципальное водоснабжение, водоснабжение промышленных парков и заводов
• Системы ирригации и распыления в сельском хозяйстве
• Дренажирование шахт и строительство
• Заполнение резервуаров, резервуаров для хранения и резервуаров для подъема
• Длинные перевозки воды и расширение сети
• Промышленная циркуляционная вода, совместимая с 304 нержавеющей стали

Подходит для добычи глубоких скважин средней мощности, орошения и промышленного водоснабжения, требующих примерно 70 м3/ч. Его более низкая сравнимая мощность может соответствовать проектам со стабильным,умеренный спрос.

Назначенная на 90 м3/ч для средних водяных станций, ирригационных систем и заводов водоснабжения.

Предназначен для работы на высоте около 115 м3/ч при 150 м/ч, включая промышленное снабжение, транспортировку сырой воды и проекты по сохранению воды.Он может использоваться в качестве основного насоса или одного агрегата в параллельном расположении после технического обзора..

Мощность 140 м3/ч с двигателем мощностью 90 кВт для высокопроизводительных глубоких скважин, систем добычи воды и длинных трубопроводов.падение напряжения и защита двигателя.

Предназначен для централизованного водоснабжения, сельскохозяйственных проектов по водоснабжению и крупных промышленных работ, требующих около 170 м3/ч. Подтвердите диаметр насоса, пропускную способность скважины,пространство кабеля и условия подъема перед заказом.

Модель с самым высоким потоком в этой группе предназначена для крупных систем абстракции и передачи около 230 м3/ч.размеры кабеля и защита.

Подводный двигатель приводит в движение вал и многоступенчатые колеса.Затем он протекает через разрядПоскольку весь блок работает под водой, а окружающая жидкость способствует охлаждению двигателя, скорости скважины,минимальное погружение и частота запуска должны соответствовать требованиям производителя;.

Номинальная глубина 150 м не равна общей глубине скважины.

• Вертикальный подъем от динамического уровня воды до точки сброса
• Необходимое остаточное давление на выходе или низовой системе
• Потери от трения в трубе и поверхностном трубопроводе
• Местные потери через локти, клапаны, невозвратные клапаны и фитинги

Для проверки фактической рабочей точки вычисленную кривую системы следует сравнить с кривой насоса.избыточное потребление энергии, перегрузки или нестабильной работы.

Уровень 304 подходит для многих целей, связанных с чистой водой и слегка коррозионной водой, но он не универсален.высокотемпературные жидкости и сильно абразивные твердые вещества могут требовать 316Предоставьте полный анализ воды и получите письменное подтверждение материала перед выбором.

• Необходимый поток и общая динамическая головка
• Измеренный внутренний диаметр скважины, глубина скважины, статический и динамический уровни
• Устойчивая урожайность скважин и сезонные изменения
• Планируемая глубина установки насоса
• Высота сброса, длина трубы, диаметр трубы и расположение клапана
• Температура, pH, уровень хлоридов, содержание песка и полный анализ воды
• Мощность трехфазной сети 380V 50Hz и допустимый стартовый ток
• Непрерывная или периодическая работа, ежедневное время работы и частота запуска
• Требования к панели управления, кабелю, трубе подъема, датчикам, запасным частям и сертификациям

• Перед установкой подтвердите внутренний диаметр скважины, прямоту, максимальный диаметр насосной установки и расстояние между кабелями.
• Разработать и тщательно смыть новые скважины, чтобы уменьшить количество абразивного песка и мусора, поступающих в насос.
• Используйте правильно установленные трубы, подъемное оборудование и водонепроницаемые соединения кабелей.
• Удержать уровень рабочей воды выше установленного минимального уровня погружения и поддерживать эффективный поток охлаждения вокруг двигателя.
• Выберите прямое включение, мягкий старт, пониженное напряжение или совместимое переменное частотное запуск в соответствии с номиналом двигателя и условиями сетки.
• По мере необходимости обеспечивать защиту от короткого замыкания, перегрузки, фазовых потерь, низкого напряжения, перенапряжения, сухого хода и утечки.
• После первоначального запуска записывается напряжение, ток, давление, поток, вибрация и содержание выброшенной воды в песке.
• Квалифицированный персонал должен завершить установку, проводку, пуск в эксплуатацию и обслуживание в соответствии с руководством и местными правилами.

Согласно данным, представленным на модели, все шесть моделей имеют номинальную головку 150 м, а номинальная пропускная способность и мощность отличаются.Фактический рабочий поток и головка все еще зависят от кривой насоса и сопротивления системы.

Это не должно быть принято только из модели. определения модели и фактические диаметры насоса могут варьироваться, а также необходимо место для кабеля, соединений и пробела установки.Укажите измеренный диаметр скважины и подтвердите утвержденный размерный чертеж.

Уровень 304 обычно не должен использоваться для морской воды без специального технического обзора. Хлориды могут вызывать коррозию ям и трещин.из нержавеющей стали дуплексной или другого материала, устойчивого к морской воде, и проанализировать уплотнения, кабели и конструкцию двигателя.

VFD может быть оценен только после подтверждения пригодности двигателя.фильтрация выхода и защита двигателя должны быть правильно настроены;Также необходимо учитывать пропускную способность привода и длину кабеля.

Выбирать из требуемой рабочей точки и утвержденной кривой насоса, а не использовать максимальный поток в качестве точки непрерывной работы.Выбранная пошлина должна оставаться в разрешенном диапазоне с учетом эффективности, маржа мощности и устойчивая урожайность скважины.

Предоставьте целевой поток, общую головку, данные о скважине, анализ воды, детали трубопровода, условия питания и требования к установке.контрольные устройства и аксессуары перед выпуском технического предложения и котировки.
