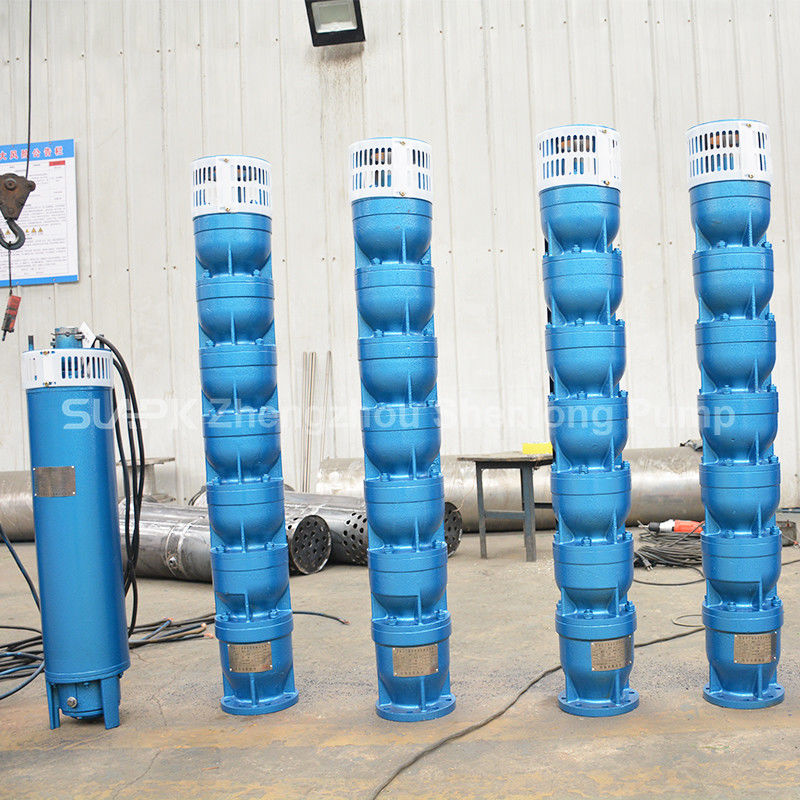

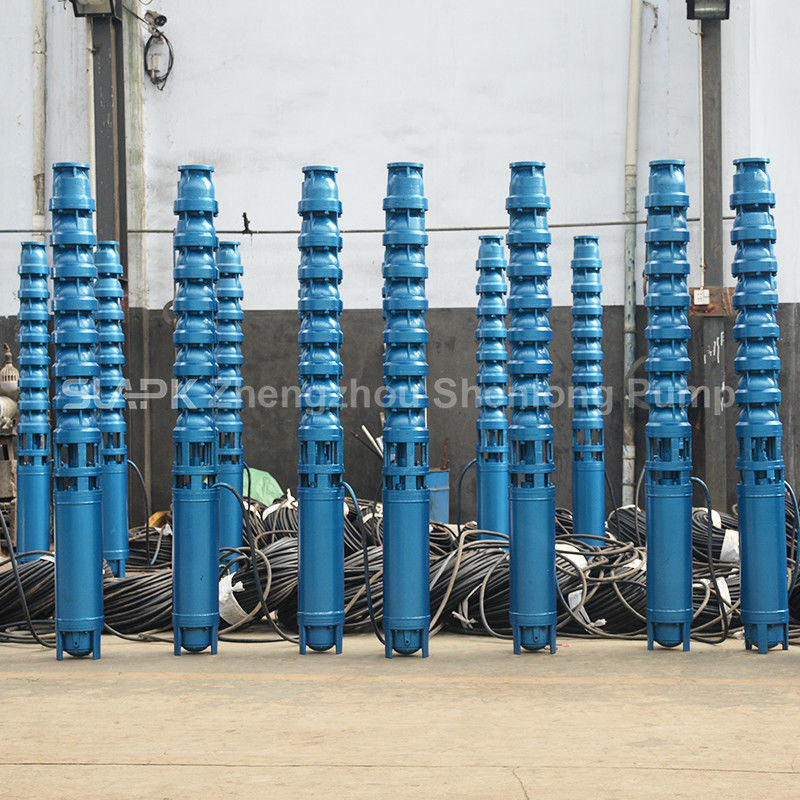

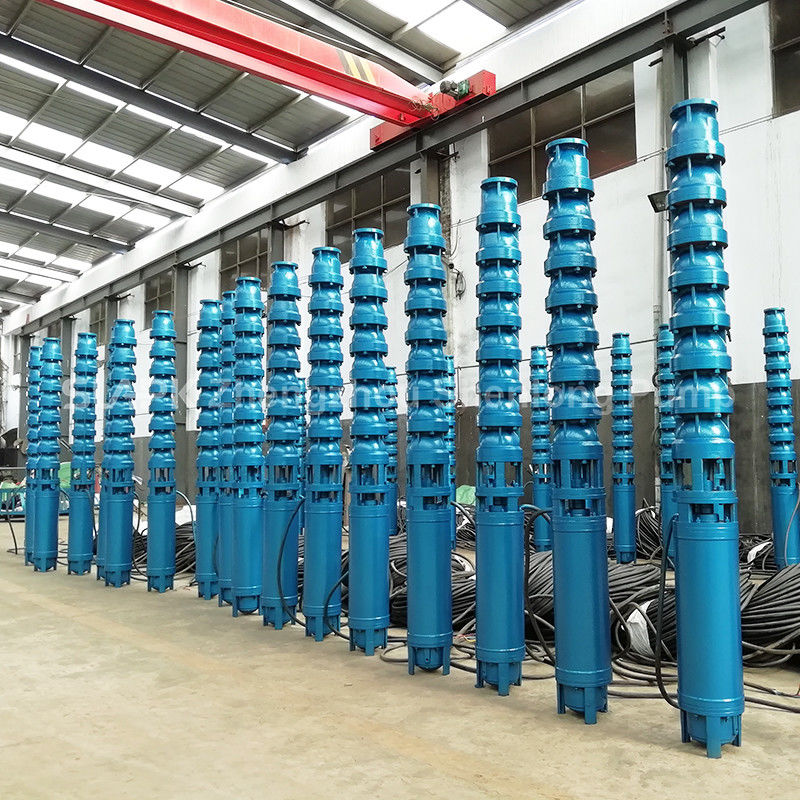

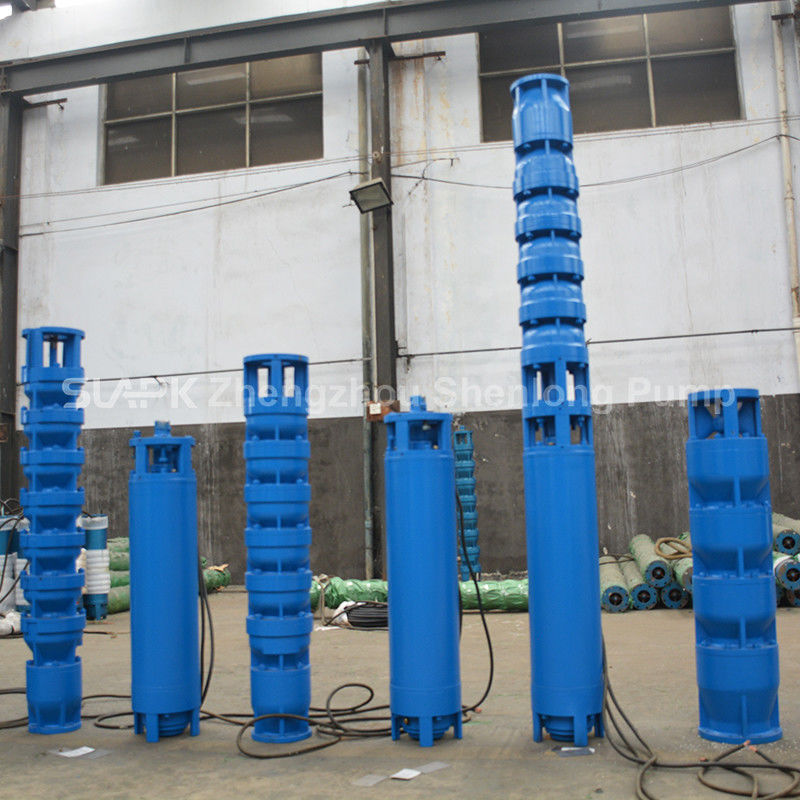

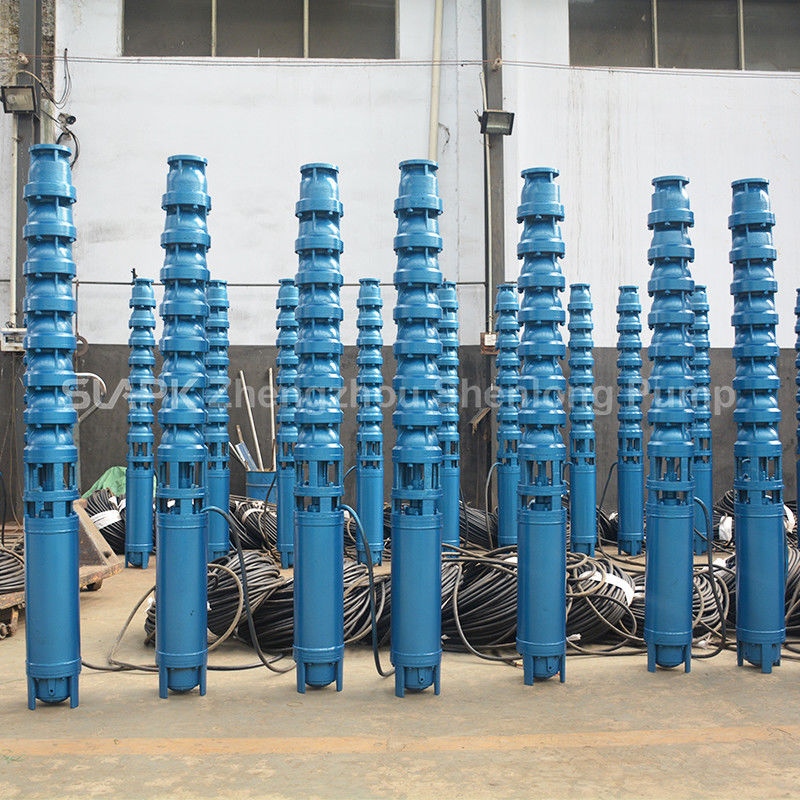

150QJ80-60/10-22кВт чугунный скважинный насос
Трёхфазный 400 В. 50 Гц. 22 кВт. Конструкция из чугуна. Многоступенчатый дизайн.
150QJ80-60/10-22kW - это вертикальный многоступенчатый погружаемый глубинный скважинный насос, предназначенный для извлечения грунтовых вод, сельскохозяйственного орошения, заполнения резервуаров, строительного водоснабжения,и общий перевод промышленных вод.
Насос и подводный двигатель работают под водой как единое целое, что уменьшает потребность в поверхностном помещении для установки.Его многоступенчатая гидравлическая конструкция обеспечивает стабильную подачу воды для приложений, требующих среднего и высокого потока и давления.
Основные технические характеристики
| Наименование продукта |
Чугунный скважинный насос с подводной установкой |
| Модель |
150QJ80-60/10-22кВт |
| Тип насоса |
Вертикальный многоступенчатый буровой насос |
| Номинальное напряжение |
Трехфазные 400В |
| Номинальная частота |
50 Гц |
| Номинальная мощность двигателя |
22 кВт |
| Референтная скорость потока |
Приблизительно 80 м3/ч |
| Справочный руководитель |
Приблизительно 60 м |
| Справочное число этапов |
10 |
| Основной материал насоса |
Из чугуна |
| Способ установки |
Вертикальная подводная установка |
| Рекомендуемая средняя |
Чистая вода или грунтовые воды с низким содержанием песка в пределах, разрешенных производителем |
| Типичные применения |
Извлечение воды из глубоких скважин, орошение, заполнение резервуаров, строительство и промышленное водоснабжение |
Важно:Скорость потока, головка и количество ступеней выше основаны на общем обозначении модели серии QJ. Определения модели, материалы, размеры и производительность могут варьироваться между производителями.Окончательная спецификация должна быть подтверждена с помощью таблички наименования продукта., кривая производительности, таблица данных и подписанное техническое соглашение.
Пояснение номера модели
Согласно общему методу наименования, используемому для глубинных скважинных насосов серии QJ:
150:Обычно указывает класс диаметра скважины
Кью Джей:Указывает на серию глубоких скважинных насосов для погружения
80:Обычно указывает на номинальный поток примерно 80 м3/ч
60:Обычно указывает на номинальную высоту около 60 м.
10:Обычно указывает количество стадий насоса
22 кВт:Номинальная мощность двигателя
400В/50Гц:Номинальное трехфазное питание
Поскольку производители могут использовать различные системы обозначения моделей, размер розетки, диаметр насоса, конфигурация материала, кривая производительности,и характеристики двигателя должны быть проверены перед заказом.
Характеристики продукта
- Операция погруженной глубокой скважины:Насос и двигатель работают ниже уровня воды как единое целое, экономия места для установки и исключение необходимости в длинном поверхностно-приводном вале передачи.
- Многоступенчатая гидравлическая конструкция:Несколько винтов повышают давление поэтапно, что делает насос подходящим для применения, требующего повышенного давления разряда.
- Трехфазное промышленное питание:Подводный двигатель мощностью 22 кВт предназначен для трехфазного 400В, 50Гц питания, подходящего для промышленных, сельскохозяйственных и инженерных электрических систем.
- Конструкция из чугуна:Корпус насоса из чугуна обеспечивает прочность конструкции и подходит для чистой воды или низкопесчаных подземных вод в пределах установленных пределов.
- Широкий спектр применений:Подходит для добычи скважинной воды, сельскохозяйственного орошения, заполнения резервуаров, озеленения, строительного водоснабжения и перекачки промышленных вод.
- Совместима с системами электрической защиты:Работает с панелями управления, обеспечивающими защиту от перегрузки, короткого замыкания, фазовых потерь, низкого напряжения, перенапряжения, утечек и сухого хода.
Типичные применения
- Извлечение воды из глубинных скважин и скважин:Подъем подземных вод из глубоких скважин или скважин для резервуаров, водоемов, трубопроводов или систем распределения.
- Ирригация в сельском хозяйстве:Подходит для орошения сельскохозяйственных угодий, полива с помощью распылителей, систем капельного орошения и крупномасштабных сельскохозяйственных проектов.
- Заполнение резервуара и резервуара воды:Передача грунтовых вод в резервуары для хранения, поднятые резервуары, пожарные резервуары и другие объекты хранения воды.
- Водоснабжение в строительстве:Временное или постоянное водоснабжение строительных площадок, дорожных проектов, объектов поддержки добычи полезных ископаемых и инфраструктурных проектов.
- Промышленная перевозка воды:Процессуальное водоснабжение, охлаждающая вода, водозабор для очистки воды и другие общие промышленные применения.
Руководство по выбору насоса
Для выбора насоса недостаточно только мощности двигателя 22 кВт. Перед размещением заказа следует подтвердить следующую информацию:
- Необходимая скорость потока в кубических метрах в час
- Требуемое давление разряда или общая динамическая головка
- Внутренний диаметр скважины и общая глубина
- Статический уровень воды и динамический уровень воды
- Доступная урожайность скважины
- Вертикальное расстояние от динамического уровня воды до точки сброса
- Диаметр трубы, общая длина, фитинги и количество изгибов
- Температура воды, содержание песка, pH и коррозионность
- Фактическое напряжение и частота питания
- Длина кабеля между насосом и панелью управления
- Необходимое ежедневное время эксплуатации
- Требуется ли непрерывная работа
Общая динамическая головка должна включать вертикальную высоту подъема, потери трения трубопровода, потери местного сопротивления и необходимое давление в точке разгрузки.
Для эффективной и надежной работы фактическая рабочая точка должна находиться в пределах рекомендуемого производителем рабочего диапазона на кривой производительности насоса.
Инструкция по установке
- Перед установкой проверьте насос, двигатель, кабель и соединения на предмет повреждений при транспортировке
- Использование соответствующего подъемного оборудования и утвержденных несущих компонентов
- Никогда не поднимайте или не подвешивайте насос на электрическом кабеле
- Убедитесь, что все соединения трубы с подъемником надежны и защищены от ослабления.
- Монтировать насос вертикально, если производитель не одобряет другой способ установки.
- Держите вход насоса на подходящем расстоянии над дном скважины, чтобы уменьшить поступление песка и осадков
- Убедитесь, что подводный двигатель остается полностью под водой в соответствии с требованиями производителя к охлаждению.
- Проверьте сопротивление изоляции, напряжение питания, последовательность фаз и проводку перед первым запуском
- При необходимости устанавливать подходящий ретрованный клапан, изоляционный клапан, датчик давления и устройство для контроля потока
- Не используйте насос без воды или против полностью закрытого выпускного клапана в течение длительного периода
- Выберите кабель питания в соответствии с номиналом двигателя, длиной кабеля, методом запуска и допустимым падением напряжения
- Электрическая установка и техническое обслуживание должны выполняться квалифицированным персоналом.
Эксплуатация и техническое обслуживание
Во время работы регулярно контролируйте ток двигателя, напряжение, скорость потока, давление разряда, качество воды, вибрацию и состояние панели управления.
Приостановить насос и проверить систему, если возникает одно из следующих состояний:
- Аномально высокий или низкий ток двигателя
- Значительное снижение потока
- Недостаточное давление разряда
- Частое отключение панели управления
- Необычный шум или вибрации
- Внезапное увеличение содержания песка
- Нестабильное питание
- Перегрев кабеля или соединения
Перед тем, как перезапустить насос после длительного хранения, проверьте изоляцию кабеля, электрические соединения, систему управления, трубопроводы и доступные вращающиеся компоненты.
Часто задаваемые вопросы
Что означает 150QJ80-60/10?
В соответствии с общим названием QJ-серии, "150" обычно относится к классу диаметра скважины, "80" указывает на скорость потока примерно 80 м3/ч,"60" указывает на голову примерно 60 м, а "10" указывает на десять ступеней насоса. Точное определение модели должно быть подтверждено с производителем.
Может ли этот насос работать на 380 В?
Данный продукт специфицирован для трехфазного источника питания 400 В и 50 Гц.Работа в сети 380 В зависит от разрешенного диапазона напряжения, указанного на табличке двигателя, и фактических условий напряжения на местеВсегда получайте письменное подтверждение от поставщика или производителя двигателя перед подключением насоса к другому напряжению питания.
Какая панель управления нужна для насоса мощностью 22 кВт?
Панель управления должна соответствовать трехфазному двигателю мощностью 22 кВт, выбранному способу запуска, местному источнику питания и условиям работы.фазовые потериПри использовании длинных силовых кабелей также требуются расчеты падения напряжения.
Может ли этот чугунный насос обрабатывать песчаную воду?
Этот насос предназначен в первую очередь для чистой воды или низкопесчаных подземных вод в пределах, установленных производителем.и другие гидравлические компонентыДля песчаной воды попросите конфигурацию, устойчивую к износу, или выберите насос, специально разработанный для абразивных сред.
Может ли он накачивать коррозионные жидкости?
Стандартный подводный насос из чугуна не рекомендуется для сильнокислых, щелочных, солевых или химически коррозионных жидкостей.выбирать нержавеющую сталь или другой подходящий коррозионностойкий материал на основе анализа качества воды;.
Может ли насос работать непрерывно?
Непрерывная работа может быть возможна при правильном выборе насоса, его полном погружении, адекватном охлаждении и работе в пределах рекомендуемого диапазона производительности.максимальное количество запусков в час, и требования к охлаждению должны быть подтверждены в листе данных двигателя.
Какая информация требуется для предложения?
Пожалуйста, укажите следующее: требуемая скорость потока, требуемое общее давление на отверстии, диаметр и глубина скважины, статический и динамический уровень воды, доступная производительность скважины,температура воды и содержание песка, напряжение и частота питания, требуемая длина кабеля, диаметр трубы и общая длина трубопровода, ежедневное время работы, место установки и необходимые принадлежности.
Рекомендуемые аксессуары
В зависимости от установки, полная насосная система может включать:
- Подводный двигатель
- Водонепроницаемый кабель питания
- Контрольная панель насоса
- Невозвратный клапан
- Изоляционный клапан
- Риссерная труба
- Коннекторы для кабелей
- Компоненты поддержки скважины
- Дальномер
- Потокомер
- Датчик уровня воды
- Устройство защиты при сухом движении
Все поставляемые компоненты и аксессуары должны быть четко перечислены в окончательной котировке.
