15 кВт погружаемый насос для слива с выбросом DN100 и высокохромным сплавом для обработки абразивного слива

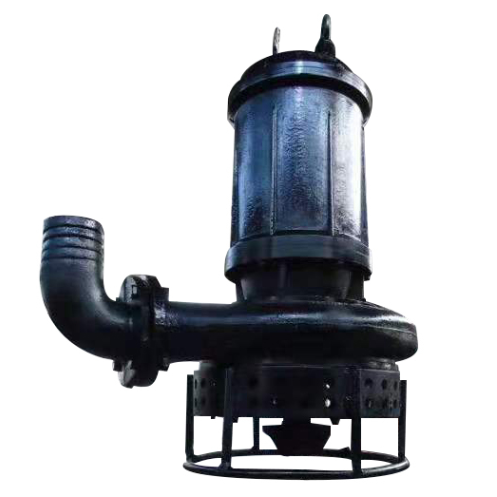

Погружной шламовый насос 100ZJQ55-30-15 кВт предназначен для перекачивания абразивных смесей, содержащих песок, ил, шлам и взвешенные твердые частицы. С номинальным расходом 55 м³/ч, напором 30 м, двигателем мощностью 15 кВт и выпускным патрубком DN100, эта модель подходит для перекачивания шламов средней интенсивности, где обычные насосы для чистой воды могут быстро изнашиваться, засоряться осадком или иметь нестабильный всас.

В отличие от наземных насосных систем, двигатель и гидравлическая часть работают как единый интегрированный погружной агрегат. Насос может быть расположен близко к отложенному материалу, что снижает потребность в длинных всасывающих трубопроводах и упрощает временные или мобильные установки для перекачки шламов.

Электродвигатель и насос имеют компактное коаксиальное расположение. Поскольку агрегат работает непосредственно в шламе, ему не требуется отдельная всасывающая линия или процедура заливки. Эта конфигурация полезна в шахтных приямках, отстойниках, строительных котлованах и других местах, где уровень воды или глубина осадка меняются во время работы.

Механическое перемешивающее устройство установлено под основным рабочим колесом. Во время работы оно разрыхляет осадок, скопившийся вокруг входного отверстия насоса, и помогает смешивать осевшие частицы с окружающей жидкостью. Образующийся шлам затем может поступать в насос более равномерно, уменьшая необходимость ручной очистки от осадка перед перекачкой.

Перемешивающее устройство предназначено для мобилизации местных отложений вокруг входного отверстия. Окончательная пригодность по-прежнему зависит от размера частиц, концентрации твердых частиц и характеристик оседания материала.

Основное рабочее колесо, перемешивающее устройство и основные мокрые изнашиваемые детали изготовлены из высокохромистого сплава. Этот материал выбран для применений, связанных с абразивными частицами, такими как минеральная пыль, песок и ил. По сравнению с обычными чугунными компонентами, он обеспечивает более подходящую износостойкую поверхность для многократного контакта со шламом. Конфигурации из чугуна, SS304 и SS316L также доступны в более широкой серии ZJQ для различных механических и коррозионных требований.

Соединение DN100 на выпускном патрубке поддерживает практичную установку шланга или трубопровода для временного обезвоживания и стационарных систем перекачки шламов. Правильный выбор размера трубопровода важен: чрезмерно малая труба увеличивает потери на трение, в то время как слишком большая труба может снизить скорость шламов и позволить твердым частицам оседать.

• Осушение шахтных приямков и перекачка шламов
• Удаление песка и ила из отстойников
• Осушение карьеров и обработка осадка
• Обезвоживание котлованов на строительных площадках
• Перекачка шламов в металлургической и сталелитейной промышленности
• Золошламовые пруды тепловых электростанций
• Очистка от ила рек, прудов и промышленных резервуаров
• Системы технологической воды, содержащие взвешенные абразивные твердые частицы

Чтобы подтвердить пригодность модели 100ZJQ55-30-15, пожалуйста, предоставьте:

• Требуемый расход и общий динамический напор
• Плотность шламов или предполагаемая концентрация твердых частиц
• Максимальный размер и тип частиц
• Температура среды, pH и коррозионные компоненты
• Источник питания, включая напряжение, частоту и фазу
• Диаметр, длина и вертикальный подъем выпускного трубопровода
• Глубина установки и ожидаемое время работы

Эти детали помогают проверить нагрузку на двигатель, совместимость материалов, скорость в трубопроводе и требуемую конфигурацию изнашиваемых деталей.

Установите насос вертикально на устойчивое основание или подвесьте его за предназначенные для этого подъемные точки. Держите весь насосный агрегат погруженным во время работы и никогда не поднимайте его за электрический кабель. Проверьте выпускной трубопровод на надежность соединений и избегайте резких изгибов, которые создают ненужное сопротивление.

Перед запуском проверьте источник питания, порядок чередования фаз, состояние изоляции и настройки защиты панели управления. Во время эксплуатации периодически осматривайте перемешивающее устройство, рабочее колесо, корпус насоса, уплотнения и выпускную линию в зависимости от абразивности шламов и времени работы. Если расход или давление снижаются, проверьте на износ, скопление осадка и засорение трубопровода перед продолжением работы.

Отправьте нам характеристики ваших шламов, требуемую рабочую точку и электропитание. Наша техническая команда рассмотрит условия эксплуатации и порекомендует подходящий материал насоса, длину кабеля, метод управления и конфигурацию выпускного патрубка для вашего проекта.

Для данной конфигурации "100" обозначает размер выпускного патрубка DN100, "55" - номинальный расход 55 м³/ч, "30" - номинальный напор 30 м, а "15" - двигатель мощностью 15 кВт.

Да. Донное перемешивающее устройство разрыхляет осадок у входного отверстия, а износостойкие детали из высокохромистого сплава предназначены для абразивных песка, ила и минеральных шламов. Максимальный размер частиц и концентрация твердых частиц должны быть подтверждены перед выбором.

Да. Насос предназначен для полностью погружной эксплуатации. Достаточное покрытие жидкостью обеспечивает охлаждение двигателя и стабильную работу.

Выбор материала зависит от среды. Стандартная конфигурация из высокохромистого сплава обеспечивает в первую очередь износостойкость. Варианты из SS304 или SS316L могут быть рассмотрены для определенных коррозионных условий после анализа pH, хлоридов, температуры и химического состава.

Пожалуйста, предоставьте расход, напор, плотность шламов, концентрацию твердых частиц, максимальный размер частиц, температуру среды, pH, напряжение, частоту, детали трубопровода и глубину установки.
